O circuito é o que já vimos na montagem na protoboard, com três pequenas alterações:
- Acrescentei um botão para reset.
- Reduzi o resistor do LED para 330 ohms, para obter um brilho maior.
- Coloquei como montagem opcional um regulador 78L05 para permitir alimentar com uma fonte de 7 a 15VDC ou com uma bateria de 9V.
A placa utilizada foi um modelo com trilhas semelhantes às de uma protoboard:

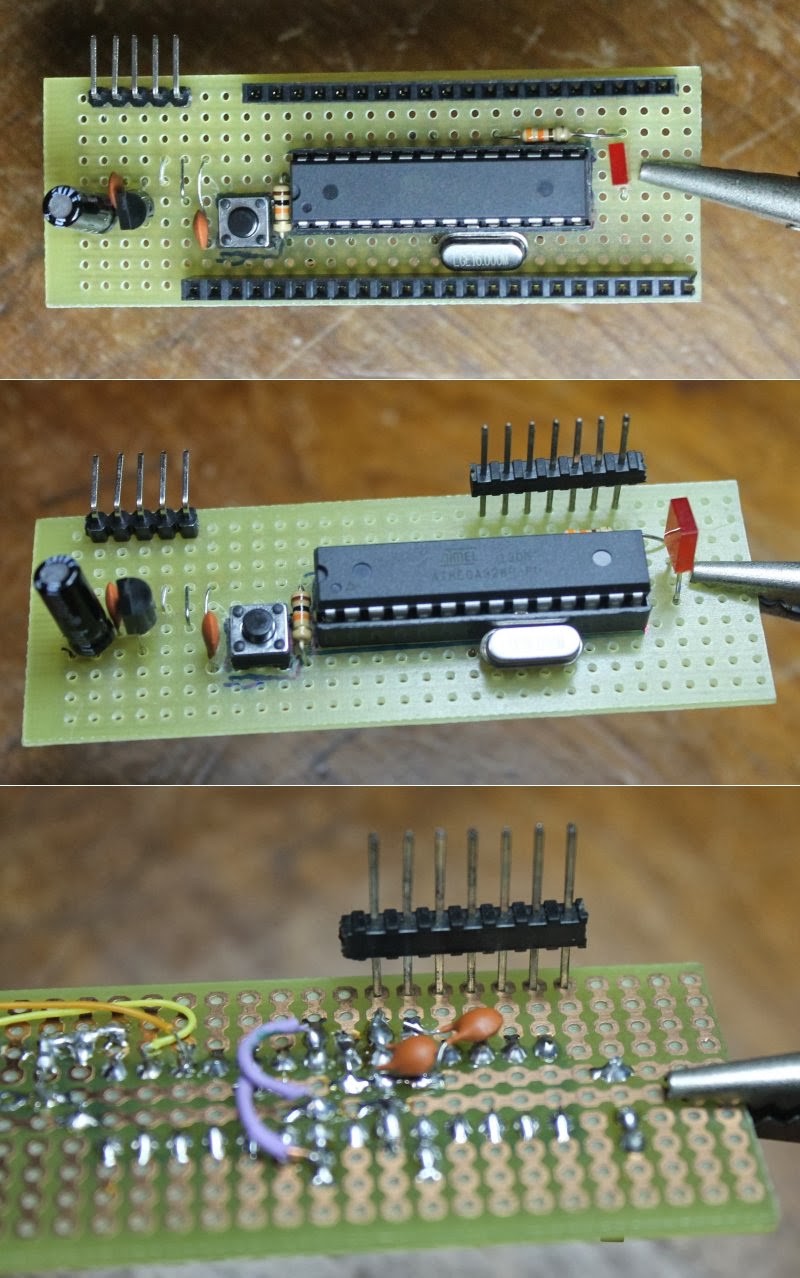

Imaginei algumas opções para colocar conectores que facilitem ligar a placa a outros circuitos:
Na primeira opção são utilizados conectores femea. Na segunda um conector macho com pinos longos, que permite espetar a placa de ponta cabeça em uma protoboard. A última opção requer um pouco mais de destreza na solda: colocar o conector macho na parte de baixo da placa.
Maiores detalhes podem ser vistos na página do projeto na wiki do Garoa.
