A junção destas duas coisas me pareceu óbvia. Surgiu assim o meu projeto 'Epoch', um contador de segundos desde a fundação do Garoa:

O display possui na frente dois blocos de 8 dígitos e no outro lado o circuito e um conector (clique para ampliar):

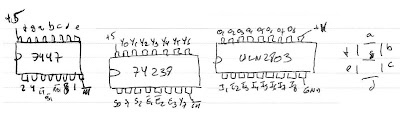

Um pouco de engenharia reversa forneceu as informações necessárias. O primeiro ponto foi identificar os CIs utilizados. Seguindo da esquerda para a direita na foto acima temos:
- uma rede de resistores (com o encapsulamente danificado)
- um decodificador driver BDC para display de sete segmentos (7447)
- um demultiplexer 3 para 8 (74238)
- um driver ULN2803
- alguns resistores
- alguns transistores
- o conector
- outro decodificador driver BDC para display de sete segmentos (7447)
- um soquete para um segundo drivel ULN2803 (não necessário para o meu uso)


E chegamos finalmente à pinagem do conector (no que diz respeito aos pinos que interessam para o meu projeto):

Na próxima parte vamos ver o circuito que usei para comandar o display.
