AVR: Programador DAPA

Neste post vamos examinar um programador minimalista, o DAPA (Direct AVR Parallel Access), que requer apenas 3 resistores e os conectores.

Princípio de Operação

A programação serial (SPI) do AVR envolve apenas pulsar adequadamente três sinais lógicos (RESET, SCK e MOSI) e ler nas horas adequadas um quarto sinal (MISO). Um trabalho perfeito para a porta paralela de um PC, controlada por um software adequado.

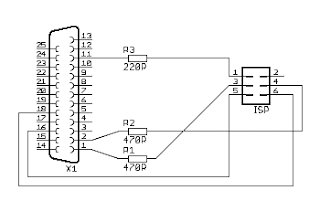

O programador DAPA consiste simplesmente em conectar alguns pinos da porta paralela aos pinos do microcontrolador, com resistores em série no caso dos sinais MISO, MOSI e SCK:


Montagem de Teste

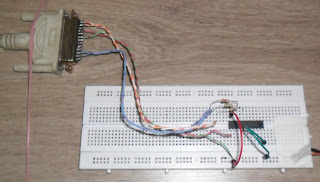

A alimentação do microcontrolador precisa ser feita com uma fonte externa. A montagem grosseira abaixo usa para teste um ATTiny2313. Este modelo sai de fábrica configurado para usar um oscilador interno, portanto não é necessário conectar um cristal.


Testes

Os testes foram feitos com o AVRDUDE. Para poder controlar a porta paralela é necessário instalar o software giveio. Este software vem junto com o software do Arduino ou pode ser baixado daqui. Para instalá-lo execute ginstall.bat.

Feitas todas as conexões e alimentado o ATTiny2313, podemos fazer um teste simples com o AVRDUDE:

Este teste apresenta a "assinatura" do microcontrolador. Para obtê-la, o AVRDUDE precisa enviar um comando e obter a resposta, portanto são exercitados todos os sinais.

Um teste mais exigente é gravar um software na Flash:

Para encerrar, vamos apagar a Flash, retornando o microcontrolador à situação inicial:


Referências

Encontrei este circuito (e outros que vou comentar no futuro) neste artigo, que por sua vez o pegou no site oficial do Arduino (onde você pode ver uma montagem mais definitiva).

O giveio vem de um curso do MIT, mais especificamente desta página,
